CICLO RANKINE

CICLO RANKINE

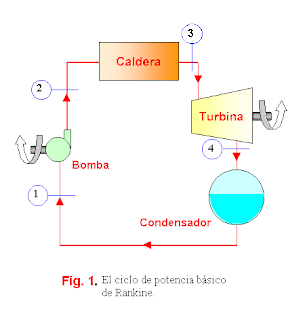

El ciclo rankine es un ciclo que opera con vapor, y es el que se utiliza en las centrales termoeléctricas .Es el ciclo que resulta ideal para plantas de potencia de vapor. Consiste en calentar agua en una caldera hasta evaporarla y elevar la presión del vapor. Este será llevado a una turbina donde produce energía cinética a costa de perder presión. Su camino continua la seguir hacia un condensador donde lo que queda de vapor pasa a estado liquido para poder entrar a una bomba que le subirá la presión para nuevamente introducirlo a la caldera.












El ciclo de rankine no incluye ninguna irreversibilidad interna y esta compuesto por los siguientes cuatro procesos.1-2 comprensión isentrópica de una bomba2-3 adiciones de calor a P= constante en una caldera abierta3-4 expansión isentrópica en una turbina4-1 rechazo de calor a P= constante de un condensador.

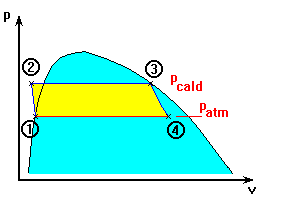

DIAGRAMA P-V DE CICLO DE VAPOR DE RANKINE









En diagrama p-V, el ciclo se describe como sigue (los puntos termodinámicos están indicados con pequeñas cruces, cerca del número correspondiente): En (1) la caldera entrega vapor saturado (por lo tanto con título x=1), el que se transporta a la turbina. Allí el vapor se expande entre la presión de la caldera y la presión del condensador, produciendo el trabajo W. La turbina descarga el vapor en el estado (2). Este es vapor con título x<1 x="0,">

DIAGRAMA T-S DE CICLO DE VAPOR RANKINE


En diagrama T-S el ciclo Rankine se describe como sigue: El vapor está inicialmente con título 1, como vapor saturado (1), luego el vapor se expande en la turbina, generando trabajo, evolución (1)-(2). Esta evolución se puede suponer adiabática. Si además se supone sin roce, se asimilará a una isentrópica. Si hubiera roce, la entropía aumentaría (como veremos más adelante). A la salida de la turbina el vapor tendrá título inferior a 1. El vapor que descarga la turbina es admitido al condensador, donde condensa totalmente a temperatura y presión constantes, evolución (2)-(3). Sale del condensador en el estado (3) como líquido saturado (título x=0). Ahora el condensado es comprimido por la bomba, evolución (3)-(4), aumentando su presión hasta la presión de la caldera. Si bien la presión aumenta en forma significativa, la temperatura casi no sube. Idealmente esta compresión también es adiabática e isentrópica, aunque realmente la entropía también aumenta. En el estado (4) el líquido está como líquido subsaturado. Este se inyecta a la caldera, con un importante aumento de temperatura y entropía, hasta alcanzar la saturación. Allí comienza la ebullición. Todo el proceso (4)-(1) ocurre dentro de la caldera. Incluímos el punto 4' que es cuando se alcanza la saturación, pero solo para efectos ilustrativos.Los ciclos abiertos fueron rápidamente reemplazados con ciclos con condensador (o ciclo de Rankine), pues el rendimiento es muy superior. Se limitaron a máquinas móviles (locomotoras o locomóviles), donde no es práctico instalar un condensador. Incluso en los barcos a vapor se tenía condensador, pues el agua de mar era excelente medio para enfriarlo.
